Rodzaje kół zębatych, które produkujemy

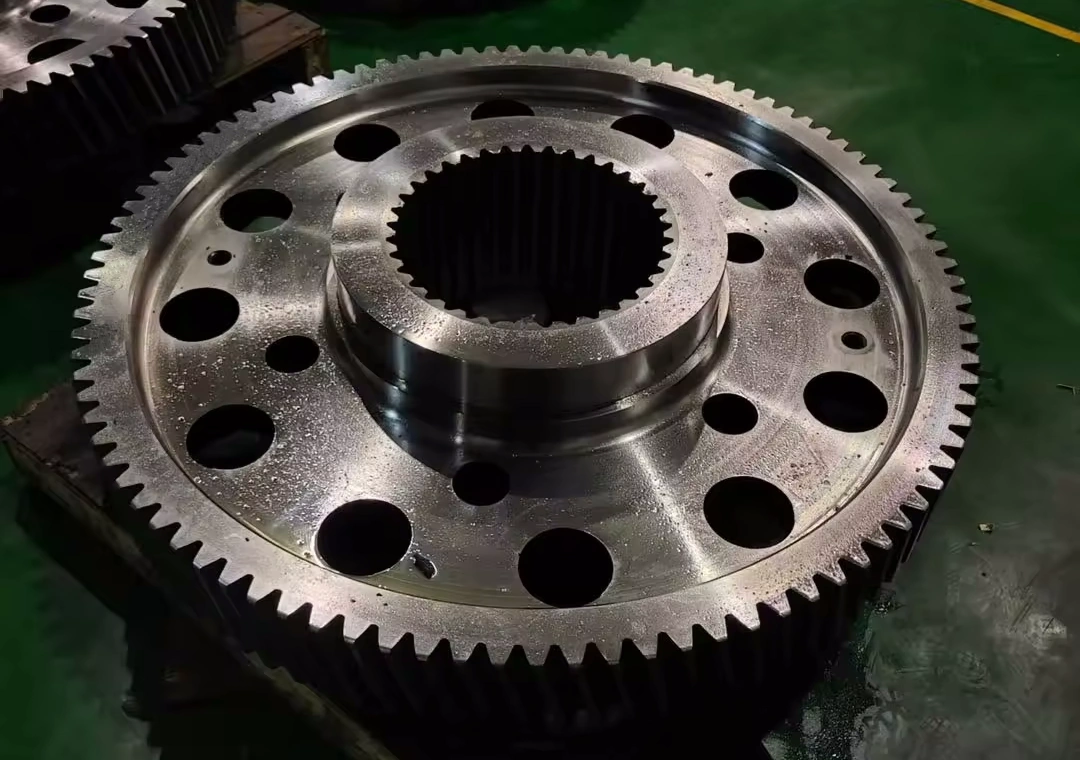

Produkujemy koła zębate na zamówienie wg rysunku do napędów, sterowania ruchem i zespołów OEM - od pojedynczych prototypów po serie produkcyjne. Nasza oferta obejmuje:
- Koła walcowe (proste) - najczęstszy typ, do wałów równoległych i prostego przeniesienia napędu.
- Koła skośne - cichsze i wytrzymalsze od prostych, do większych obciążeń i prędkości.
- Koła stożkowe i koronowe - do przeniesienia napędu między wałami przecinającymi się.
- Ślimaki i ślimacznice - do dużych przełożeń w małej zabudowie.
- Koła wewnętrzne (wieńce) - do układów planetarnych i kompaktowych napędów.
- Zębatki, wały wielowypustowe i koła łańcuchowe - do ruchu liniowego i napędów łańcuchowych.
Procesy produkcji kół zębatych
Właściwy proces zależy od wielkości, klasy dokładności i wielkości serii. Stosujemy obwiedniowe frezowanie (hobbing) do zewnętrznych kół walcowych i skośnych, dłutowanie do uzębień wewnętrznych i ciasnych geometrii oraz frezowanie CNC 5-osiowe do kół stożkowych i prototypów. Dla najwyższej dokładności zęby są wykańczane przez szlifowanie profilowe. Dla małych kół w dużych seriach spiekane koła z metalu proszkowego stanowią niemal gotową, niskoodpadową alternatywę.
Materiały i obróbka cieplna
Osiągi koła zależą tak samo od materiału i obróbki cieplnej, jak od geometrii. Typowe wybory:
- Stale do nawęglania (16MnCr5, 18CrNiMo7-6) - twarda, odporna na zużycie powierzchnia na ciągliwym rdzeniu.
- Stal ulepszana cieplnie (42CrMo4) - do mocno obciążonych kół i wałów.
- Stal nierdzewna - do odporności na korozję i zastosowań higienicznych.
- Mosiądz i brąz - do ślimacznic oraz cichych, lekko obciążonych kół.
- Tworzywa konstrukcyjne (POM, PA) - do cichych, lekkich i bezsmarowych napędów.
Typowe zabiegi to nawęglanie, hartowanie indukcyjne, azotowanie oraz ulepszanie cieplne, a w razie potrzeby szlifowanie dla końcowej dokładności.
Dokładność i kontrola jakości
Dokładność uzębienia określają klasy jakości wg DIN 3962 / ISO 1328 (niższa liczba = wyższa dokładność). Wymagana klasa decyduje o procesie i koszcie:
| Proces | Typowa dokładność | Zastosowanie |
|---|---|---|
| Szlifowanie profilowe | DIN 4-6 | Szybkoobrotowe, ciche, mocno obciążone napędy |
| Hobbing / dłutowanie | DIN 7-8 | Ogólne przekładnie i napędy przemysłowe |
| Frezowanie CNC | DIN 9-10 | Prototypy, koła duże lub wolnoobrotowe |
| Spiekanie PM | DIN 9-11 | Małe koła w dużych seriach |
Każde koło jest kontrolowane na urządzeniach do pomiaru uzębień i CMM - zarys, linia zęba, podziałka i bicie - oraz dostarczane z raportem wymiarowym na życzenie.
Jak zamówić koła zębate na zamówienie
Aby szybko i dokładnie wycenić, prześlij rysunek lub po prostu te parametry:
- Moduł (lub DP), liczba zębów i kąt przyporu
- Kąt pochylenia linii zęba i kierunek (dla kół skośnych)
- Szerokość wieńca, otwór oraz rowek wpustowy lub wielowypust
- Klasa dokładności, materiał i obróbka cieplna
- Ilość oraz wzór lub istniejące koło referencyjne
Brak rysunku? Prześlij wzór lub zużyte koło. Odtworzymy geometrię metodą inżynierii odwrotnej i wykonamy je zgodnie z oryginalną specyfikacją.
Dlaczego koła zębate od BIB Parts
Jesteśmy partnerem produkcyjnym z jednego źródła: obróbka uzębień, obróbka cieplna, szlifowanie i wykończenie powierzchni, wsparte własnym biurem konstrukcyjnym i przeglądem DFM przy każdej wycenie. Od pojedynczego koła na wymianę po serię - jeden dostawca, jeden kontakt i stała jakość. Zobacz wszystkie nasze możliwości lub poproś o wycenę kół zębatych.
